Toriad Thermol Ffenestri Llithro
System Proffil Alwminiwm ar gyfer -Ynni Perfformiad Uchel-Datrysiadau Ffenestr Llithro Effeithlon
Trosolwg Cynnyrch
Mae Ffenestri Llithro Thermal Break yn systemau ffenestri pensaernïol alwminiwm datblygedig sydd wedi'u peiriannu gyda stribed rhwystr thermol polyamid PA66 wedi'i osod rhwng y proffiliau alwminiwm mewnol ac allanol. Mae'r dyluniad strwythurol hwn yn torri ar draws dargludedd thermol yn effeithiol, gan wella perfformiad inswleiddio yn sylweddol a lleihau colled ynni.
O'i gymharu â systemau ffenestri llithro alwminiwm confensiynol, mae datrysiadau egwyl thermol yn darparu:
- Perfformiad inswleiddio thermol gwell
- Gwell cysur acwstig
- Gwell ymwrthedd anwedd
- Cydymffurfiaeth effeithlonrwydd ynni uwch
Defnyddir y systemau hyn yn eang mewn-adeiladau preswyl ynni-effeithlon, ffasadau masnachol, a-prosiectau pensaernïol perfformiad uchel ledled Ewrop, y Dwyrain Canol, De-ddwyrain Asia, a rhanbarthau arfordirol.
Fel gwneuthurwr allwthio alwminiwm proffesiynol, rydym yn darparu systemau proffil ffenestri llithro toriad thermol cwbl addasadwy sy'n gydnaws â safonau pensaernïol rhyngwladol a gofynion peirianneg penodol y prosiect.

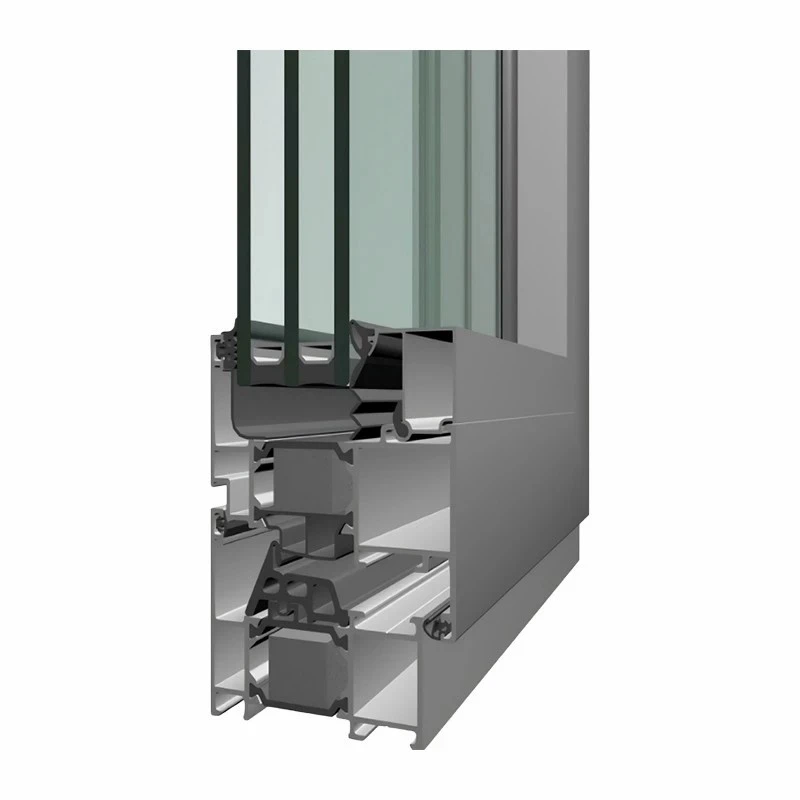

Strwythur System Beirianneg ac Egwyddor Weithio
Cyfansoddiad System
Proffil alwminiwm mewnol (ochr fewnol)
Proffil alwminiwm allanol (ochr allanol)
Stribed egwyl thermol polyamid PA66 GF25
System ffrâm llithro aml-trac (2/3/4/6 o ddewisiadau trac)
System selio perfformiad uchel EPDM
System gydnaws gwydr dwbl / triphlyg
Sianeli rhyngwyneb rholio a chaledwedd dur di-staen
Egwyddor Gweithio
Mae'r system egwyl thermol yn defnyddio rhwystr polyamid an-ddargludol i wahanu proffiliau alwminiwm mewnol ac allanol, gan leihau llwybrau trosglwyddo gwres yn effeithiol.
Mae'r strwythur hwn yn lleihau:
Colli gwres mewn hinsawdd oer
Cynnydd gwres mewn hinsoddau poeth
Ffurfio anwedd mewnol
Defnydd o ynni systemau HVAC
Nodweddion Allweddol a Manteision Peirianneg
-Perfformiad Inswleiddio Thermol Lefel Uchel
Yn lleihau dargludedd thermol hyd at 40-60% yn erbyn systemau alwminiwm safonol
Yn gydnaws ag unedau gwydro wedi'u hinswleiddio (IGU) isel-E, argon-
Yn helpu i gyrraedd safonau effeithlonrwydd ynni adeiladau modern
Optimeiddio Perfformiad Acwstig
Perfformiad inswleiddio sain hyd at 30-42 dB (yn dibynnu ar y system)
Yn addas ar gyfer meysydd awyr, priffyrdd, canol dinasoedd, a pharthau masnachol
Mae strwythur selio gwell yn lleihau gollyngiadau sŵn yn yr awyr
Cryfder Strwythurol a Gwrthsefyll Gwynt
Aloi alwminiwm: gradd pensaernïol 6063-T5 / 6061-T6
Wedi'i gynllunio ar gyfer amgylcheddau llwythi gwynt uchel ac arfordirol
Wedi'i brofi am wrthwynebiad dadffurfiad o dan amodau pwysau eithafol
System Llithro Llyfn a Gwydn
Mecanwaith rholio dur di-staen manwl gywir
Dyluniad trac wedi'i atgyfnerthu ar gyfer llwythi gwydr trwm
Ar gael yn:
2 drac (preswyl safonol)
3-trac (awyru agoriadol mawr)
trac 4-6 (systemau ffasâd masnachol)
Gwrthsefyll Tywydd a Gwydnwch
System selio aml-haen EPDM
Dyluniad sianel ddraenio ar gyfer gwacáu dŵr
System trin wyneb sy'n gwrthsefyll UV
Gwrthsefyll cyrydiad ar gyfer amgylcheddau arfordirol
Dyluniad Esthetig Pensaernïol Modern
Dewisiadau proffil ffrâm main ultra-
Cymhareb gwydr mawr i-ffrâm ar gyfer golau naturiol
Yn gydnaws â thueddiadau dylunio ffasâd modern
Yn cefnogi cotio anodized / powdr / gorffeniadau grawn pren
Manylebau Technegol
|
Eitem |
Manyleb |
|
Deunydd |
Aloi Alwminiwm 6063-T5 / 6061-T6 |
|
Egwyl Thermol |
Llain Polyamid PA66 GF25 |
|
Gorffen Arwyneb |
Anodizing / Gorchudd Powdwr / Grawn Pren |
|
Trwch Proffil |
1.2 - 2.5 mm (addasadwy) |
|
Dyfnder y Ffrâm |
60 - 150 mm yn dibynnu ar y system |
|
Cydweddoldeb Gwydr |
5 - 24 mm (IGU / gwydr dwbl / triphlyg) |
|
Tynder Aer |
Dosbarth 3–4 |
|
Tynder Dŵr |
Dosbarth 6–8 |
|
Gwrthsefyll Gwynt |
Dosbarth C4–C5 |
|
Perfformiad Thermol |
Uw tua. 1.2 – 2.5 W/m²K |
Cyfluniadau System
Ateb cost-effeithiol ar gyfer fflatiau a filas
Perfformiad awyru a selio cytbwys
Defnyddir yn helaeth mewn prosiectau preswyl safonol
Cymhareb agoriad mwy ar gyfer optimeiddio llif aer
Yn addas ar gyfer balconïau a systemau ffenestri panoramig
Ffefrir mewn pensaernïaeth breswyl fodern
Wedi'i gynllunio ar gyfer agoriadau ffasâd mawr
Yn cefnogi paneli gwydr rhy fawr
Gwynt uchel-atgyfnerthu adeileddol llwyth
Perfformiad selio uwch trwy fecanwaith lifft
Inswleiddiad acwstig a thermol gwell
Ateb premiwm ar gyfer filas moethus a gwestai
Senarios Cais
Mae systemau ffenestri llithro toriad thermol yn cael eu cymhwyso'n eang yn:
-datblygiadau preswyl uchel
>>
Filas moethus a phrosiectau tai preifat
>>
Adeiladau swyddfa masnachol
>>
Datblygiadau gwestai a chyrchfannau gwyliau
>>
Meysydd awyr a seilwaith trafnidiaeth
>>
Rhanbarthau arfordirol a-lleithder uchel
>>
Hinsawdd anialwch poeth a rhanbarthau gaeaf oer
Opsiynau Triniaeth Arwyneb
Er mwyn bodloni safonau dylunio pensaernïol rhyngwladol:
- Gorffen Anodized (Arian / Du / Siampên / Efydd)
- Gorchudd Powdwr (System Lliw RAL Llawn)
- Gorchudd Trosglwyddo Graen Pren (Golwg Pensaernïol Naturiol)
- System Paru Lliw Custom OEM
Sicrhau Ansawdd a Safonau Rhyngwladol
Mae ein system gynhyrchu yn dilyn gweithdrefnau rheoli ansawdd diwydiannol llym:
System Gweithgynhyrchu Ardystiedig ISO 9001
Rheoli a phrofi cyfansoddiad aloi
Rheolaeth goddefgarwch dimensiwn (trachywiredd ± 0.1 mm)
Profi cryfder adlyniad egwyl thermol
Gwydnwch cotio a phrofion chwistrellu halen
Profi labordy tyndra aer a dŵr
Gallu Cydymffurfio (Safonau Cyfeirio Dewisol)
EN 14351-1 (Safon Cynnyrch Ffenestri a Drws)
EN ISO 10077 (Cyfrifiad Perfformiad Thermol)
Safonau allwthio alwminiwm ASTM (cymorth cydymffurfio yn seiliedig ar brosiect-)
Gallu Gweithgynhyrchu
Capasiti allwthio misol: 2,000 - 5,000+ tunnell
Gweisg allwthio lluosog (ystod 600T - 3600T)
Cynhyrchu màs sefydlog ar gyfer -prosiectau tymor hir
Cywirdeb peiriannu ±0.1 mm
Canolfannau CNC aml-echel (3/4/5 echelin)
Torri manwl, drilio, a phrosesu cydosod
Peiriannu cydnawsedd system lawn ar gyfer gwneuthuriad ffenestri
Adran dylunio a datblygu marw annibynnol
Gweithgynhyrchu marw cyflym (safon 7-15 diwrnod)
OEM / gallu datblygu proffil cwsmer
Optimeiddio marw parhaus ar gyfer sefydlogrwydd allwthio
Proffiliau safonol: 15-25 diwrnod
Proffiliau personol: 20-30 diwrnod
Marw newydd + cynhyrchu: 25-35 diwrnod
Profiad Prosiect a Gallu Allforio
Mae ein systemau proffil alwminiwm yn cael eu cyflenwi i:
- Prosiectau adeiladu preswyl yn y Dwyrain Canol (-parthau hinsawdd tymheredd uchel)
- -datblygiadau tai ynni-effeithlon yn Ewrop
- Prosiectau pensaernïaeth arfordirol yn Ne-ddwyrain Asia
- Systemau adeiladu masnachol yn Affrica a De America
System Pecynnu a Logisteg
Lapio ffilm amddiffynnol ar gyfer amddiffyn wyneb
Pecyn allforio papur ewyn + kraft
Atgyfnerthiad ffrâm ddur ar gyfer llwytho cynhwysydd
Llwytho wedi'i optimeiddio ar gyfer yr effeithlonrwydd cynhwysydd mwyaf posibl
Cefnogaeth cydgysylltu logisteg cludo nwyddau môr / cludo nwyddau awyr
Pam Dewis Ein Systemau Ffenestr Llithro Toriad Thermol?
10+ mlynedd o brofiad gweithgynhyrchu allwthio alwminiwm
>>
Gallu addasu OEM / ODM llawn
>>
Gallu cynhyrchu sefydlog ar raddfa fawr
>>
lefel peirianneg-cymorth dylunio system
>>
Profiad allforio mewn 30+ o wledydd
>>
-prisiau uniongyrchol ffatri cystadleuol
>>
Cefnogaeth cadwyn gyflenwi tymor hir dibynadwy
Manteision Gosod a Ffabrigo
Yn gydnaws â systemau caledwedd ffenestri prif ffrwd
Strwythur cydosod symlach ar gyfer gwneuthurwyr
Wedi lleihau ar-amser gosod y wefan
Mae manwl gywirdeb uchel yn sicrhau gwell perfformiad selio
Yn addas ar gyfer ffatrïoedd cynhyrchu ffenestri masgynhyrchu
MOQ a Thelerau Masnachol
Rydym yn cefnogi cydweithrediad hyblyg ar gyfer cwsmeriaid B2B byd-eang.
500-1000 kg fesul math o broffil
Hyblyg ar gyfer archebion sy'n seiliedig ar brosiectau a threialu
T / T: blaendal o 30%, 70% cyn ei anfon
L / C ar yr olwg am archebion mawr
Samplau safonol ar gael
Cefnogir samplau personol ar ôl cadarnhad lluniadu
Gellir tynnu cost sampl ar ôl swmp-orchymyn
Ar ôl-Gwerthu a Chymorth Technegol
Cefnogaeth system lluniadu technegol a phroffil
Canllawiau gosod i wneuthurwyr
Ymgynghoriad peirianneg prosiect OEM
Gwarant cysondeb cyflenwad tymor hir
Tîm cymorth peirianneg ymateb cyflym
FAQ
C: Beth sy'n gwneud ffenestri llithro egwyl thermol yn wahanol i systemau alwminiwm safonol?
A: Maent yn cynnwys rhwystr thermol PA66 sy'n lleihau trosglwyddo gwres yn sylweddol, gan wella effeithlonrwydd ynni a chysur dan do.
C: A yw'r systemau hyn yn addas ar gyfer hinsoddau eithafol?
A: Ydw. Maent wedi'u peiriannu ar gyfer hinsoddau anialwch poeth a rhanbarthau gaeafol oer.
C: A all y system gynnal paneli gwydr mawr?
A: Ydw. Mae systemau trac lluosog ac wedi'u hatgyfnerthu yn cefnogi unedau gwydr pensaernïol rhy fawr.
C: Pa opsiynau gwydro sy'n gydnaws?
A: Gwydr sengl, dwbl a thriphlyg gan gynnwys gwydr E Isel a gwydr wedi'i lamineiddio.
C: A ydych chi'n darparu addasu OEM?
A: Ydw. Rydym yn cefnogi addasu llawn gan gynnwys proffiliau, dimensiynau, lliw, a dylunio system.
C: Beth yw bywyd gwasanaeth nodweddiadol?
A: O dan osod priodol, bywyd gwasanaeth yw 20-30+ mlynedd.
C: Beth yw eich amser arwain cynhyrchu?
A: 15-25 diwrnod ar gyfer proffiliau safonol, yn dibynnu ar gymhlethdod archeb.
C: A ydych chi'n cefnogi safonau prosiect rhyngwladol?
A: Ydw. Gallwn gefnogi gofynion prosiect seiliedig ar EN / ASTM- ar gais.
